一、LW440泥漿泵布局特色

LW440泥漿泵 零件布局設想松散、體積小、分量輕、齒輪副為全體人字齒輪傳動，傳動扭矩大、 任務安穩。LW440泥漿泵可普遍用于油田的各類功課、缸套規格3-1/4″—-4-1/2″宜接納活塞布局；適合修井功課、和淺井鉆井
等，2″—-3- 1/4” 宜接納柱塞，可合用于高壓功課。

二、LW440泥漿泵手藝標準

三、LW440泥漿泵機能參數

LW440泥漿泵			沖次/分		170		120		70
			額外輸出（馬力）		260		200		200
缸徑	水壓		加侖/轉	升/轉	加侖/分	升/分	加侖/分	升/分	加侖/分	升/分
	psi	Mpa
4-1/2”	1710	11.793	1.239	4.690	211	799	149	564	87	329
4″	2169	14.959	0.979	3.706	167	633	118	447	69	261
3-1/2″	2816	19.421	0.750	2.839	127	481	90	341	52	197

LW440鉆井泥漿泵			沖次/分		320		270		220
			上限模擬輸出（馬力）		440		380		320
缸徑	工作壓力		加侖/轉	升/轉	加侖/分	升/分	加侖/分	升/分	加侖/分	升/分
	psi	Mpa
4-1/2”	1710	11.793	1.239	4.690	397	1503	335	1268	273	1033
4″	2169	14.959	0.979	3.706	313	1185	264	999	215	814
3-1/2″	2816	19.421	0.750	2.839	240	908	202	764	165	625

四、LW440泥漿泵能源端

機架：為鋼板焊接布局，焊接經退火處置，以消弭內應力，剛性好，強度高。在曲軸軸承座和主軸承座處接納增強板布局，剛性好強度高。

曲軸：曲軸上別離裝有大齒圈、連桿、軸承等，大齒圈的齒形為人字形（全體），大齒圈內孔與曲軸為過盈共同，并用螺栓和防松螺母緊固。連桿大端經由過程單列短圓柱滾子軸承別離裝置在曲軸的一個偏疼拐上，小端經由過程雙列長圓柱滾子軸承裝置在十字頭銷上，曲軸兩頭為錐面雙列向心球面滾子軸承。

齒輪軸：為合金鍛件，在軸上加工有人字齒輪（全體）,接納中硬齒面，為了便于維修，接納了內圈無擋邊的單列向心長圓柱滾子軸承。齒輪軸的兩頭軸伸出局部，任一端都可裝置皮帶輪。

十字頭：接納球墨鑄鐵全體鍛造，具備杰出的耐磨機能，導板接納高低導板布局，能夠經由過程在高低導板處增加墊片來調劑齊心度。十字頭與中心拉桿之間為銷孔共同的法蘭螺栓聯絡。這類剛性聯絡方式，保障了中心拉桿與十字頭的齊心度。中心拉桿與活塞桿間接納卡箍聯絡，分量輕的卡箍使中心拉桿與活塞桿的聯絡便利靠得住。

五、LW440泥漿泵液力端??

液缸：資料為合金鋼鍛件，縱貫式液缸，體積小容積效力高。

閥總成：均利用API4#閥。吸入閥和排擠閥及閥彈簧不異。

缸套、活塞：用作活塞泵缸套、活塞的規格是3_1/4″、 3_1/2″、 3_3/4″、 4″、 4_1/4″、 4_1/2″ 、4_3/4″、5″、5_1/4″、5_1/2″、5_3/4″、6″，活塞桿尺寸規格合適API 7K ，用作柱塞泵缸套、柱塞的規格規模是2″、 2_1/4″、 2_1/2″、2_3/4″、 3″  。缸套的外徑尺寸均不異，緊固是經由過程弓形缸套壓蓋、螺栓壓緊在液缸端面上，缸套與液缸之間的密封是矩形密封墊。

吸入口：在泵的吸入管兩側均有吸入口，可與吸入管線毗連，吸入法蘭均接納6″ ASME 150磅級法蘭。此處的密封圈是”O”型圈 185×7 （GB/T3452.1）

排擠口：液力端排擠管法蘭均接納3″ ASME 900磅級法蘭。此處的密封槽及環尺寸是R31 （API）

光滑體系：接納強迫光滑，在油箱中設置有齒輪油泵，經由過程油箱管線，將壓力油別離保送到十字頭、中心拉桿、十字頭導板和各部軸承中去，從而到達強迫光滑、冷卻的目標，齒輪油泵的任務環境，能夠經由過程機架后部的壓力表停止察看。

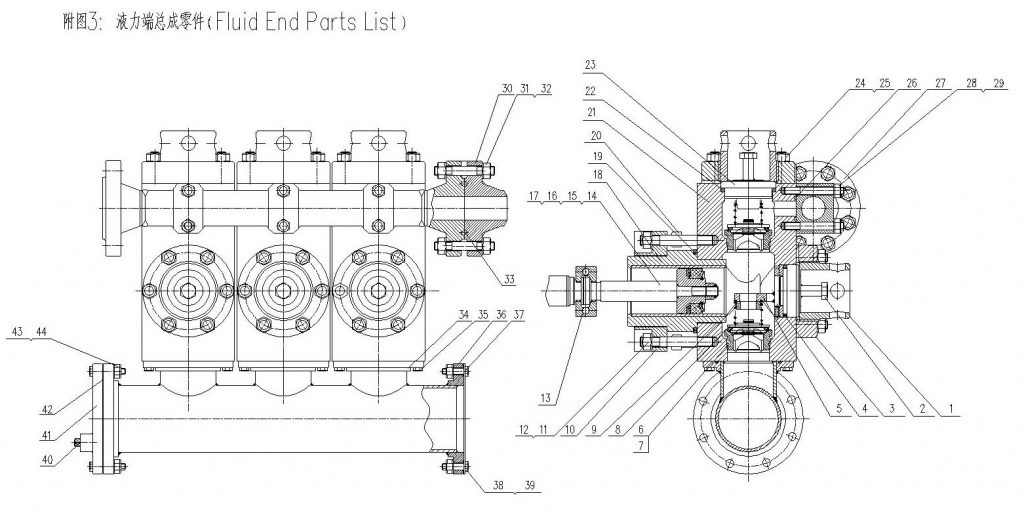

六、液力端零部件清單
